جک درب پارکینگ

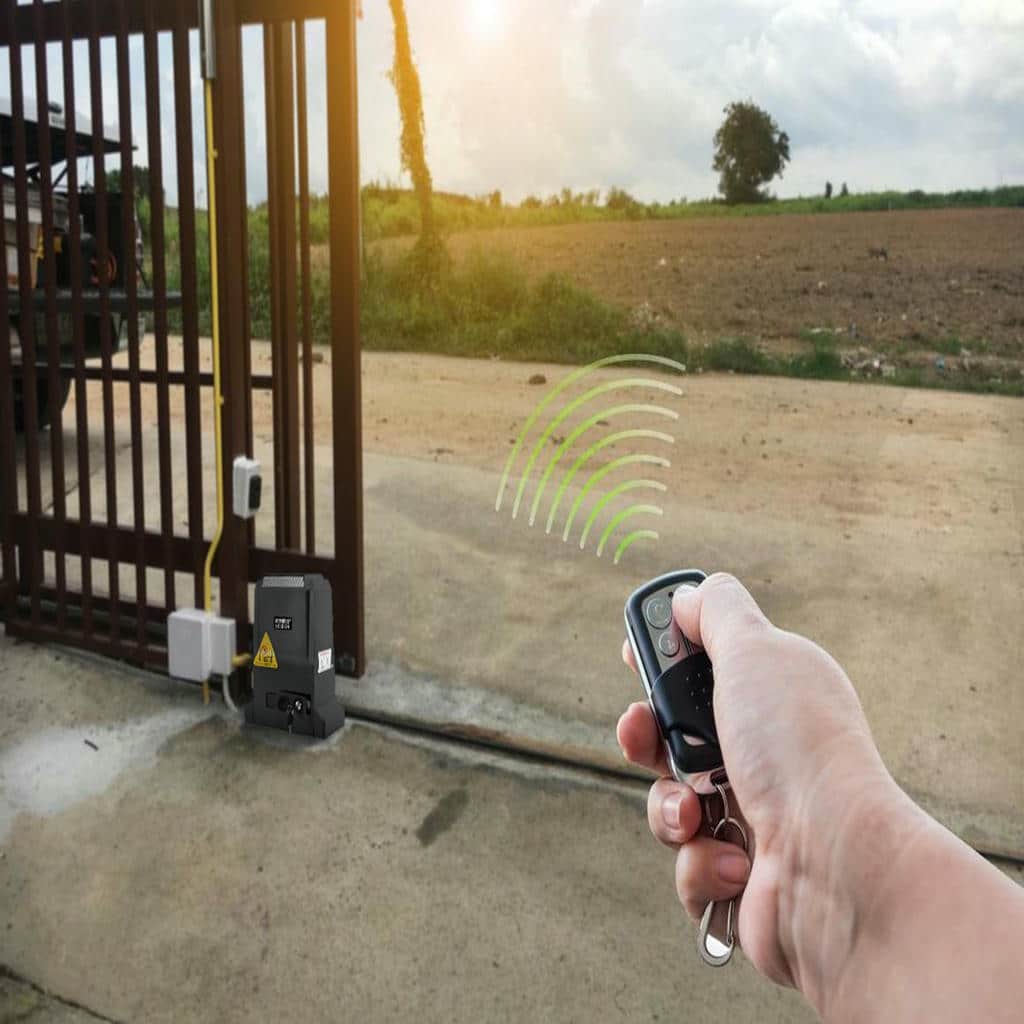

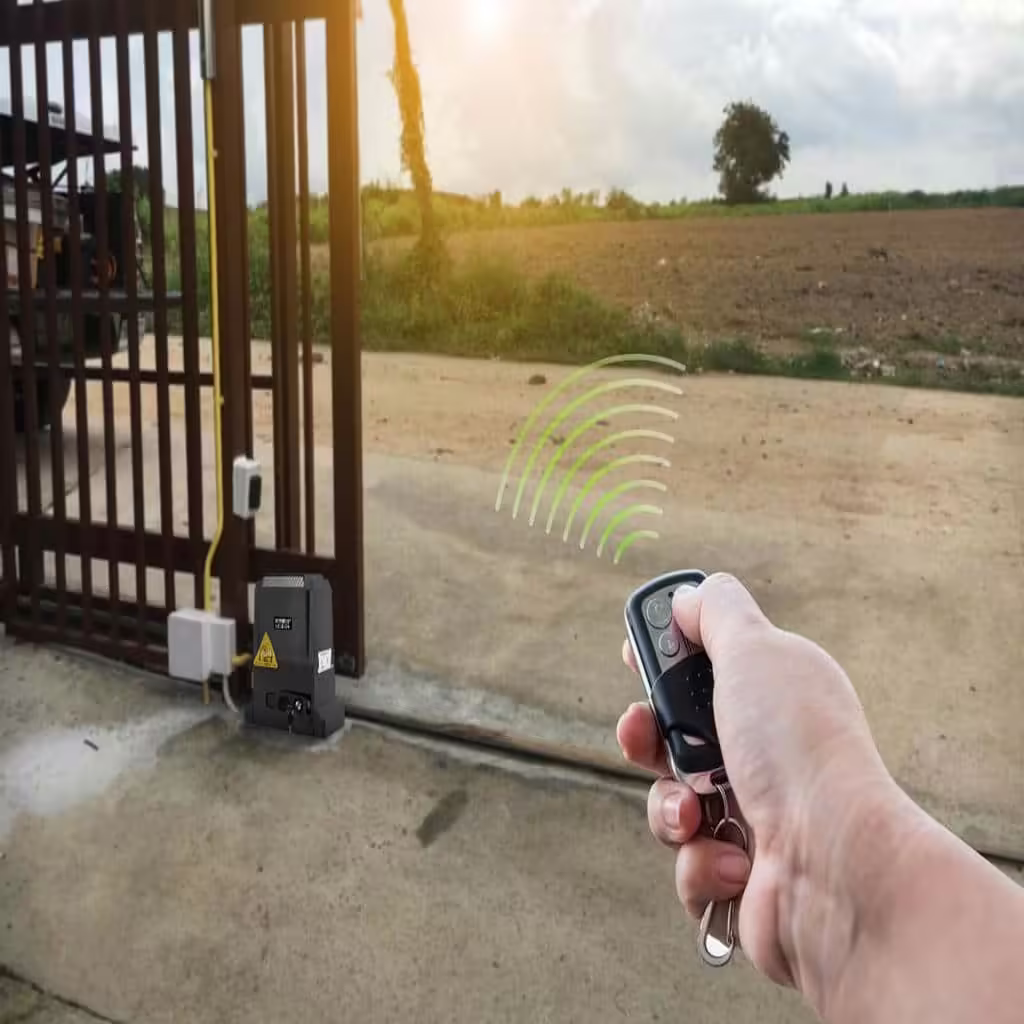

ویژگی های فنی جک درب پارکینگ

جک درب پارکینگ سامانه ای الکترومکانیکی یا هیدرولیکی است که با تبدیل توان الکتریکی به گشتاور خطی یا دورانی, عملیات باز و بسته شدن درب ورودی را کنترل می کند و به دلیل وجود مدارفرمان دیجیتال, زمان بندی, کندی ابتدای حرکت و توقف نرم را مدیریت می نماید. دامنه کاربرد این تجهیز از ساختمان های مسکونی کم تردد تا مراکز اداری, درمانی و فروشگاهی گسترده است و بر اساس نوع درب, در نسخه های بازویی برای درب های لولایی و در نسخه های ریلی برای درب های کشویی ارائه می شود. از منظر فنی, سه شاخص اصلی انتخاب عبارت اند از گشتاور نامی بین 250 تا 600N·m, کورس حرکتی بازو حدود 300 تا 400 میلی متر و ظرفیت سیکل کاری روزانه که در مدل های خانگی نزدیک 50 سیکل و در مدل های صنعتی تا 500 سیکل تعریف می شود. علاوه براین, وجود فتوسل مادون قرمز با برد 8 تا 12 متر, انکودر تشخیص مانع و امکان اتصال به قفل برقی, سطح ایمنی را بالاتر می برد و خرابی سازه ای را کاهش می دهد. در سناریوی مسکونی, جک الکترومکانیک با بازو آلومینیومی و ریموت رولینگ کد, پاسخ مناسبی برای درب دو لنگه تا وزن هر لنگه 300 کیلوگرم محسوب می شود؛ در حالی که برای سناریوی تجاری پرتردد, جک هیدرولیک با سیکل کاری 100٪ و پاورپک با شیر اطمینان, دوام بیشتری دارد. بازه قیمت حدودی پک کامل جک درب پارکینگ با لوازم جانبی, متناسب با نوع و قدرت, از 9/500/000 تا 52/000/000 تومان متغیر است و تغییرات بازار فلزات, نرخ ارز و هزینه حمل ونقل روی آن اثر مستقیم دارد؛ به همین دلیل, برای استعلام روز, تماس ضروری است. در نصب, رعایت ایمنی سیم کشی 220 ولت, ارت صحیح, تراز بازو, استاپ مکانیکی و تست معکوس سازی هنگام برخورد, الزامی بوده و بی توجهی به آن می تواند به لولا و چهارچوب آسیب وارد کند. در جمع بندی, انتخاب علمی بر پایه وزن لنگه, عرض, بادخیزی محل و تعداد تردد, کارکرد پایدار را تضمین می کند. سطر شواهد: در پروژه ای 18 واحدی با درب دو لنگه 2.8 متر و وزن هر لنگه 240 کیلوگرم, مدل 24 ولت با انکودر طی 12 ماه بیش از 14/000 سیکل بدون خطای جدی ثبت کرد؛ قیمت ها حدودی اند و قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال.

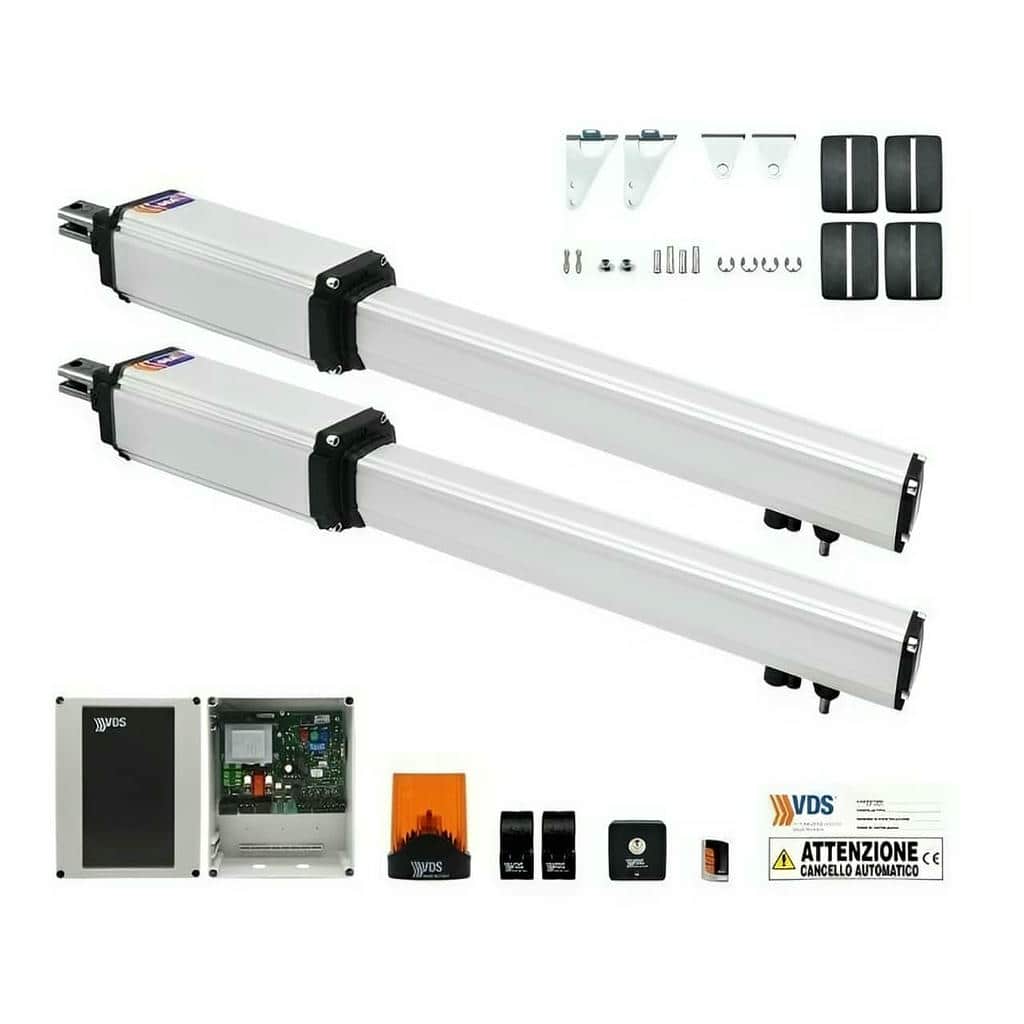

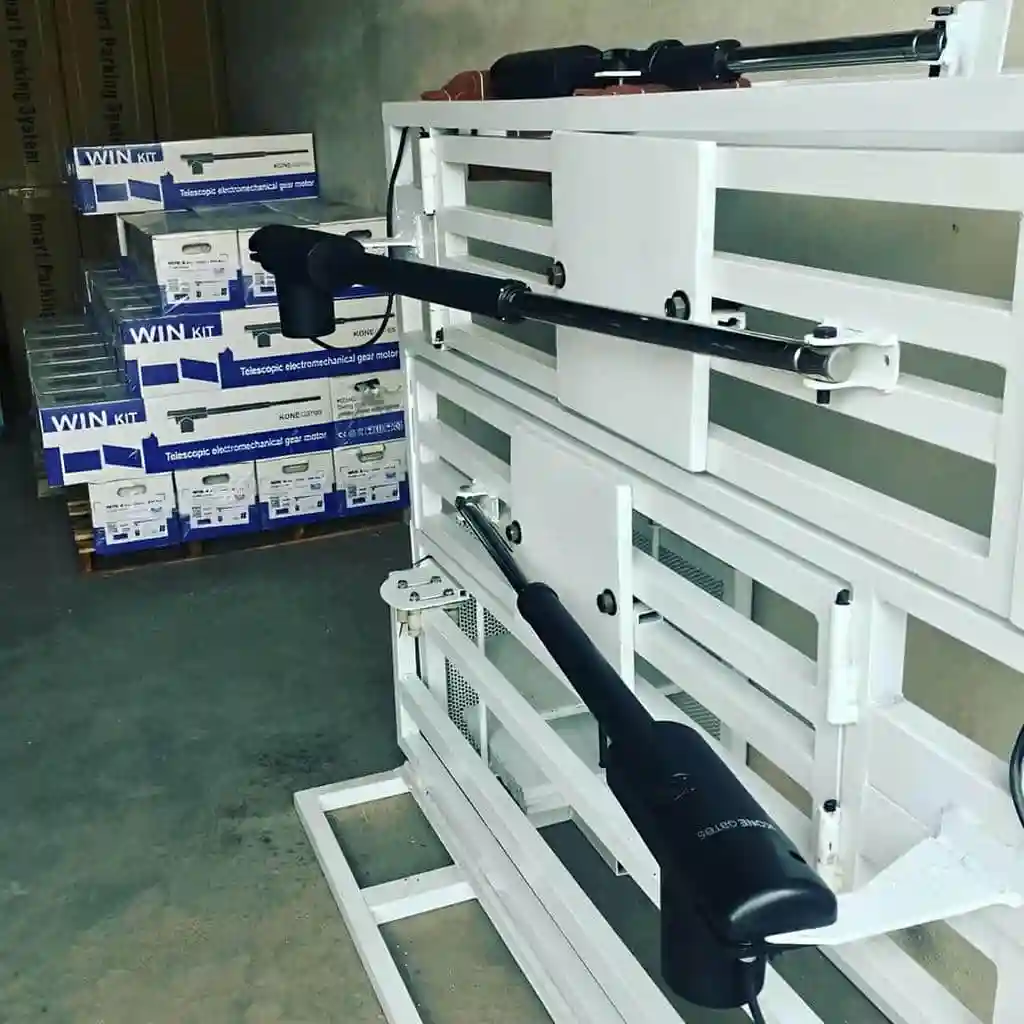

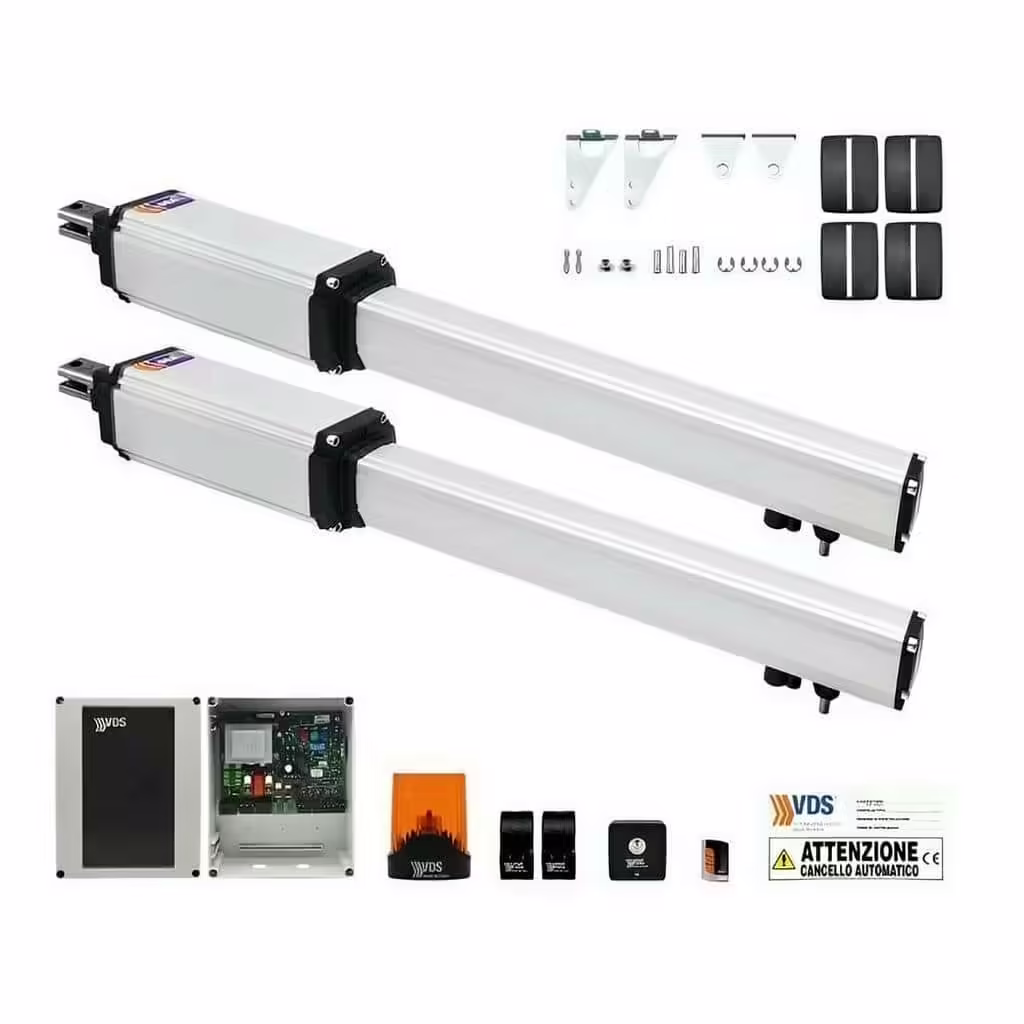

جک درب پارکینگ بازویی الکترومکانیک

جک درب پارکینگ بازویی الکترومکانیک برای درب های لولایی رایج ترین انتخاب مسکونی است و با موتور گیربکسی, شفت پیچ ومهره ای و بازوی آلومینیومی عمل می کند تا نیروی یکنواختی به هر لنگه وارد شود. در این زیرشاخه, معمولاً بازو با کورس 320 تا 380 میلی متر طراحی می شود و برای درب های دو لنگه با عرض هر لنگه تا 2.8 متر و وزن تا 300 کیلوگرم پاسخ گو است؛ علاوه بر این, مدارفرمان چندسرعته باعث می شود شروع حرکت نرم و انتهای حرکت آرام انجام گیرد تا ضربه پایانی کاهش یابد. مزیت مهم این سیستم, سرویس آسان, مصرف کم و سازگاری با یو پی اس (UPS) است؛ در مقابل, محدودیت آن, کاهش راندمان در تردد بسیار بالا و حساسیت به تنظیم دقیق استاپ می باشد. سناریوی خرید معمولاً شامل انتخاب کیت با دو بازو, یک فلاشر, دو ریموت, یک جفت فتوسل و متعلقات نصب است و نصب استاندارد مستلزم تراز دقیق پلیت ها, رعایت فاصله A و B طبق شابلون و تنظیم گشتاور است. برای درب تک لنگه سنگین, استفاده از بازو با گشتاور بالاتر یا قفل برقی توصیه می شود تا فشار باد جبران گردد. خدمات پس از فروش شامل آموزش ریست برد, تعریف ریموت جدید, تعویض یاتاقان شفت و تامین بازوی یدکی است. بازه قیمت حدودی این گروه, برای پک کامل ایرانی 9/500/000 تا 24/000/000 تومان و برای مدل های وارداتی 19/000/000 تا 36/000/000 تومان است؛ عامل مؤثر اصلی وزن لنگه و عرض بازشو می باشد و فرمول برآورد چنین است: قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال. سطر شواهد: در یک نصب حیاطی با عرض گذر 5.2 متر و کورس بازو 350 میلی متر, پس از رگلاژ صحیح استاپ و فعال سازی Auto-Close روی 15 ثانیه, برخورد با خودرو به صفر رسید و طی 6 ماه 3 بار سرویس پیشگیرانه انجام شد؛ قیمت ها حدودی اند و برای استعلام دقیق باید تماس بگیرید.

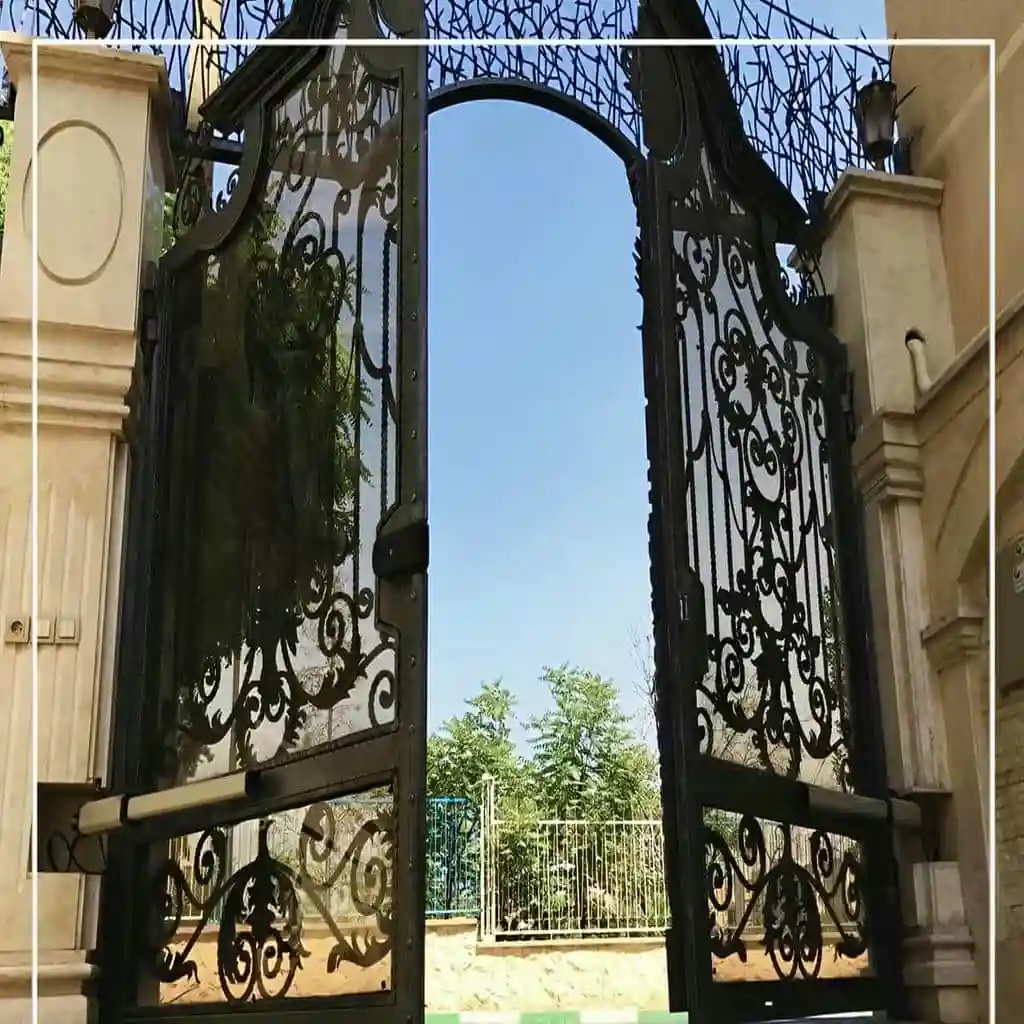

جک درب پارکینگ بازویی هیدرولیک پرتردد

جک درب پارکینگ بازویی هیدرولیک برای مجتمع های پرتردد یا ورودی های بزرگ که به سیکل کاری 100٪ نیاز دارند, انتخابی پایدار است زیرا انتقال نیرو از طریق روغن, گرمایش و استهلاک گیربکس را کاهش می دهد. این دسته با پاورپک, سیل های مقاوم, شیر اطمینان و مخزن فلزی عرضه می شود و برای هر لنگه تا وزن 600 کیلوگرم و عرض 3.5 متر مناسب است؛ علاوه براین, تنظیم نیروی بسته شدن و قفل هیدرولیکی از برگشت ناگهانی جلوگیری می کند. مزیت اصلی, دوام فوق العاده و عملکرد نرم در باد جانبی است؛ محدودیت آن, هزینه اولیه بالاتر و نیاز به سرویس دوره ای روغن می باشد. در سناریوی نصب تجاری, همراهی با قفل برقی, سنسور لبه ای و چراغ هشدار ضروری است و کابل کشی باید در لوله برق مجزا انجام گیرد تا نویز به برد منتقل نشود. در خرید, انتخاب ویسکوزیته روغن مناسب اقلیم و ولتاژ تغذیه 220 ولت یا 24 ولت اهمیت دارد و در اقلیم سرد, نسخه 24 ولت با انکودر, ایمن تر است. خدمات پس از فروش شامل تعویض اورینگ ها, هواگیری و تست فشار نامی پمپ خواهد بود. بازه قیمت حدودی پک کامل هیدرولیک بین 24/000/000 تا 52/000/000 تومان است و عامل اثرگذار, وزن واقعی لنگه و تعداد سیکل روزانه می باشد؛ فرمول برآورد: قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال. سطر شواهد: در پارکینگ اداری با 120 جایگاه, جک هیدرولیک 24 ولت طی 10 ماه حدود 28/000 سیکل ثبت کرد و پس از سرویس 1/500 ساعته, نشتی گزارش نشد؛ قیمت ها حدودی اند و برای استعلام دقیق باید تماس بگیرید.

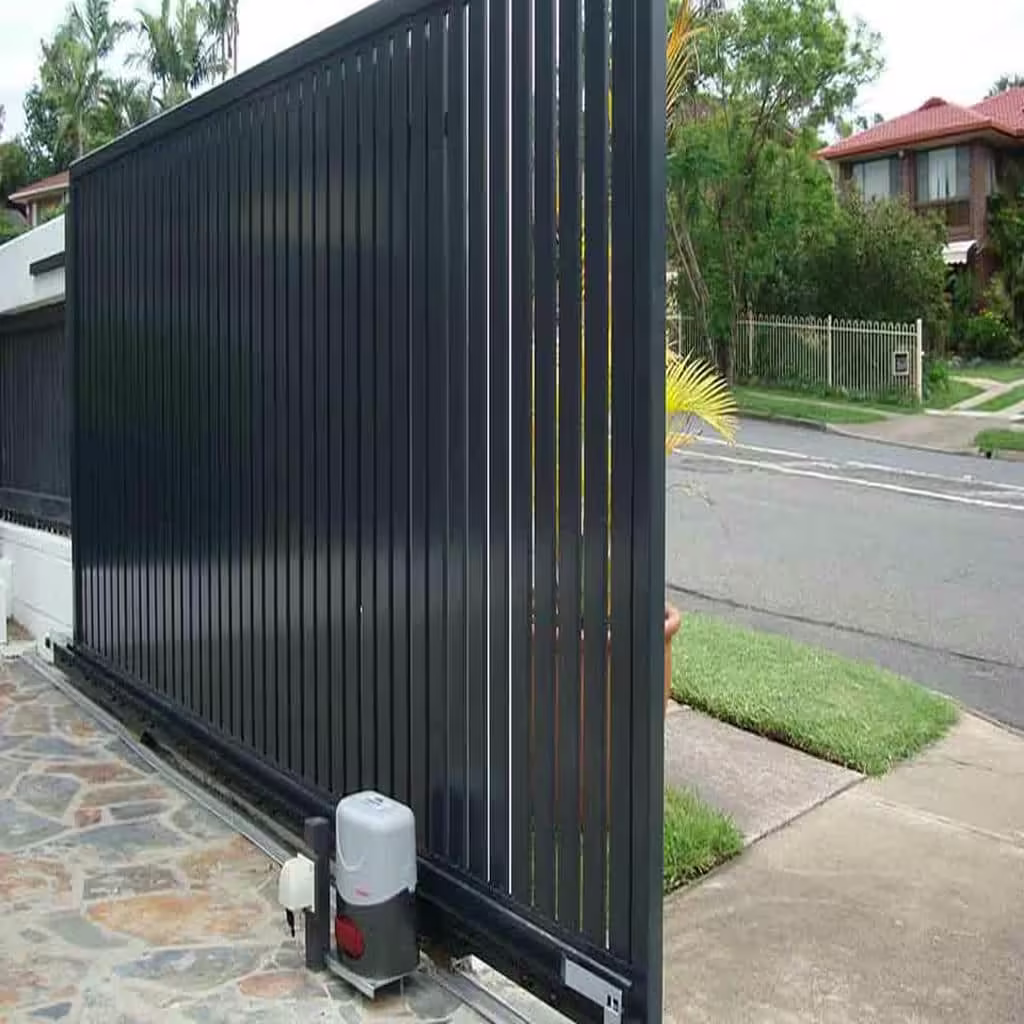

جک درب پارکینگ ریلی دنده شانه ای

جک درب پارکینگ ریلی دنده شانه ای برای درب های یکپارچه کشویی بهترین گزینه فنی است, چون با موتور گیربکسی و پینیون فولادی, نیرو را به شانه دندانه دار منتقل می کند و با کلیدهای حد (Limit) یا انکودر, توقف دقیق را تضمین می نماید. این زیرشاخه برای درب هایی با وزن 800 تا 1500 کیلوگرم و دهانه های طولانی تا 6 متر کاربرد دارد و با پایه فلزی, ریل زمین خور و چرخ روان, کمترین خطای تراز را تجربه می کند. مزیت ها شامل تحمل وزن بالا, اشغال حداقل فضا و پایداری در باد جانبی است؛ محدودیت ها به آماده سازی کف, زهکشی آب و تمیزی مسیر ریل مربوط می شود. در سناریوی خرید, تعیین تعداد دنده شانه (معمولاً هر قطعه 1 متر) و انتخاب موتور با گشتاور متناسب ضروری است؛ علاوه بر این, برای امنیت بیشتر, استفاده از لبه ایمنی, فلاشر و فتوسل توصیه می شود. خدمات پس از فروش شامل گریس کاری پینیون, تعویض دنده شانه آسیب دیده و ریست نرم افزاری برد است. بازه قیمت حدودی پک ریلی 18/000/000 تا 38/000/000 تومان برآورد می شود و عامل اثرگذار اصلی وزن درب و طول مسیر حرکتی است؛ بنابراین, قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال. سطر شواهد: در کارگاه صنعتی با درب کشویی 5.8 متر و وزن حدودی 980 کیلوگرم, موتور 750W با انکودر 600ppr, طی 8 ماه بیش از 9/000 سیکل پایدار ثبت کرد و پس از آب بندی مسیر, خطای توقف برطرف شد؛ قیمت ها حدودی اند و برای استعلام دقیق باید تماس بگیرید.

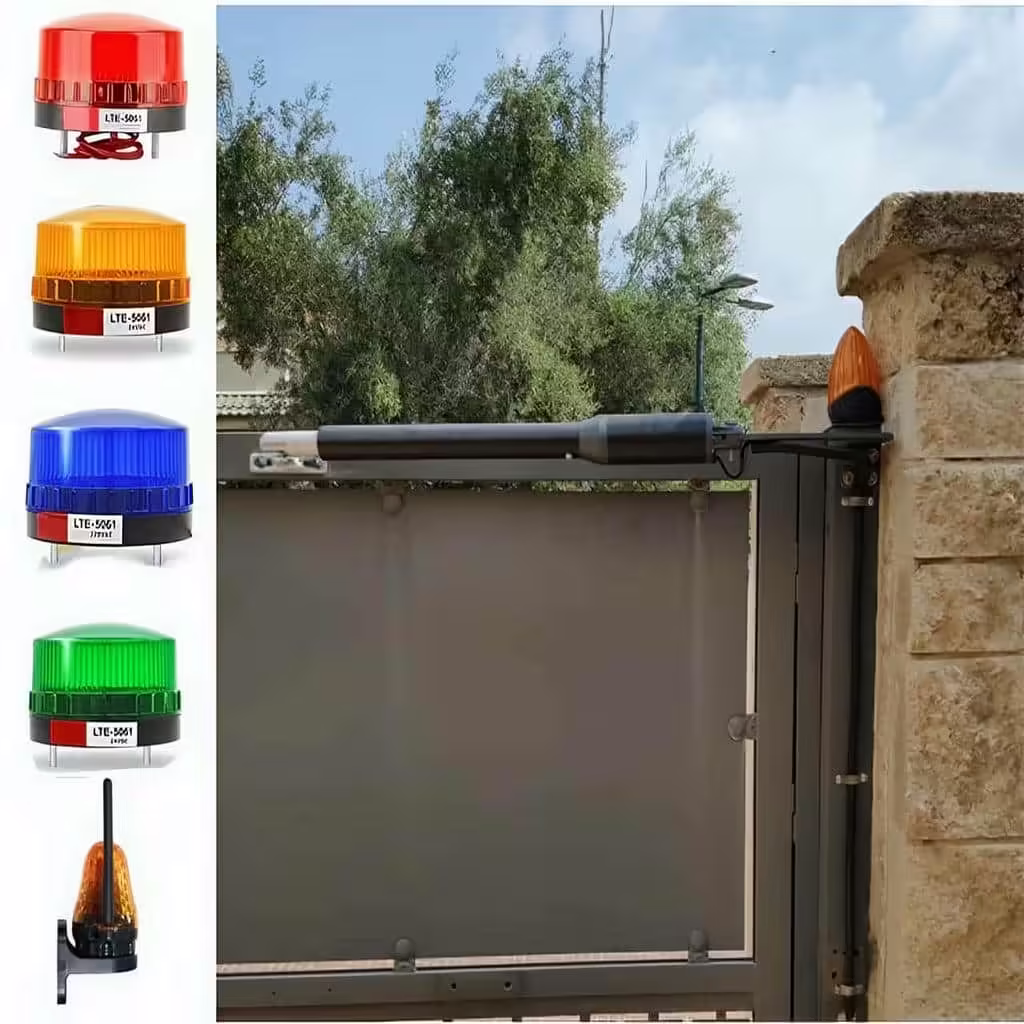

راهنمای نصب ایمن جک درب پارکینگ

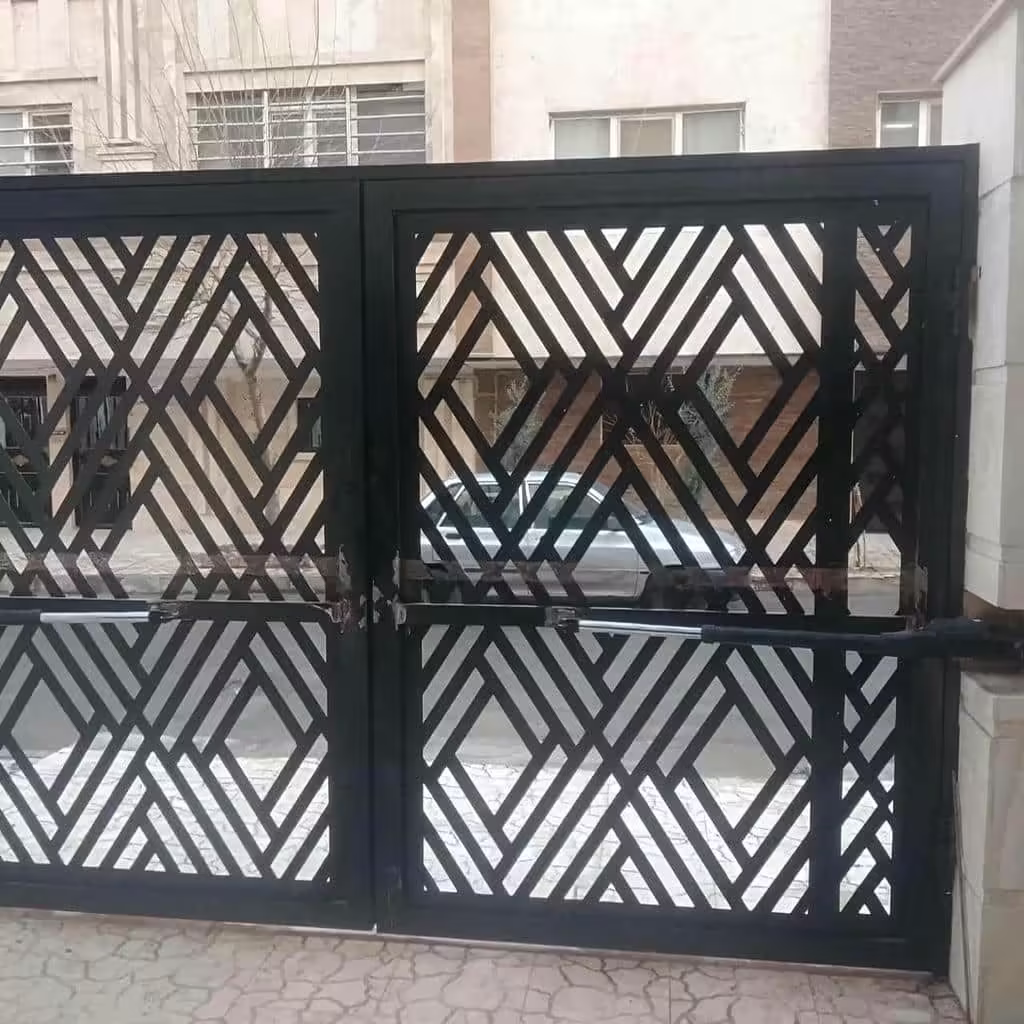

انتخاب جک درب پارکینگ باید بر پایه چهار پارامتر کلیدی انجام شود: وزن واقعی هر لنگه, عرض بازشو, تعداد سیکل روزانه و شرایط اقلیمی نظیر بادخیزی یا یخبندان؛ سپس بر اساس این داده ها, نوع بازویی یا ریلی, ولتاژ 220 ولت یا 24 ولت و وجود انکودر تعیین می گردد. در کاربرد مسکونی کم تردد, جک الکترومکانیک با بازوی 320 تا 350 میلی متر و ریموت رولینگ کد کافی است؛ در حالی که برای محیط های اداری پرتردد, جک هیدرولیک با سیکل کاری 100٪ و قفل برقی همزمان, دوام بیشتری دارد. به علاوه, مدارفرمان های به روز امکان برنامه ریزی تاخیر لنگه دوم, Auto-Close بین 10 تا 60 ثانیه و ورودی فرمان برای شستی نگهبانی را فراهم می سازند. از نظر بودجه, لیست قیمت در بازار به دلیل نوسان متریال و ارز تغییر می کند اما می توان گفت پک ایرانی معمولاً بین 9/500/000 تا 24/000/000 تومان و مدل های خارجی از 19/000/000 تا 52/000/000 تومان قرار می گیرند؛ اجرت نصب, کابل 3×1.5 یا 2×0.75 برای جانبی ها و باکس بندی, حدود 3/000/000 تا 6/000/000 تومان است. نکته اجرایی مهم, ایجاد ارت استاندارد, عدم عبور کابل از مسیر آب, اجرای استاپ مکانیکی و تست برگشت خودکار هنگام تشخیص مانع است؛ علاوه بر این, نصب صحیح فتوسل در ارتفاع 50 تا 70 سانتی متر از کف و فاصله 8 تا 12 متر برد مؤثر, ایمنی تردد را افزایش می دهد. در پایان, تطبیق گشتاور موتور با وزن و لولا, از داغی و استهلاک جلوگیری کرده و عمر مفید سیستم را بالا می برد. سطر شواهد: در نصب واحدی با درب دو لنگه 2.6 متر و وزن هر لنگه 220 کیلوگرم, تنظیم شیب زمین و جانمایی استاپ, زمان بازشو را به 12 ثانیه رساند و طی 1 سال فقط یک بار سرویس گریس کاری نیاز شد؛ قیمت ها حدودی اند و قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال.

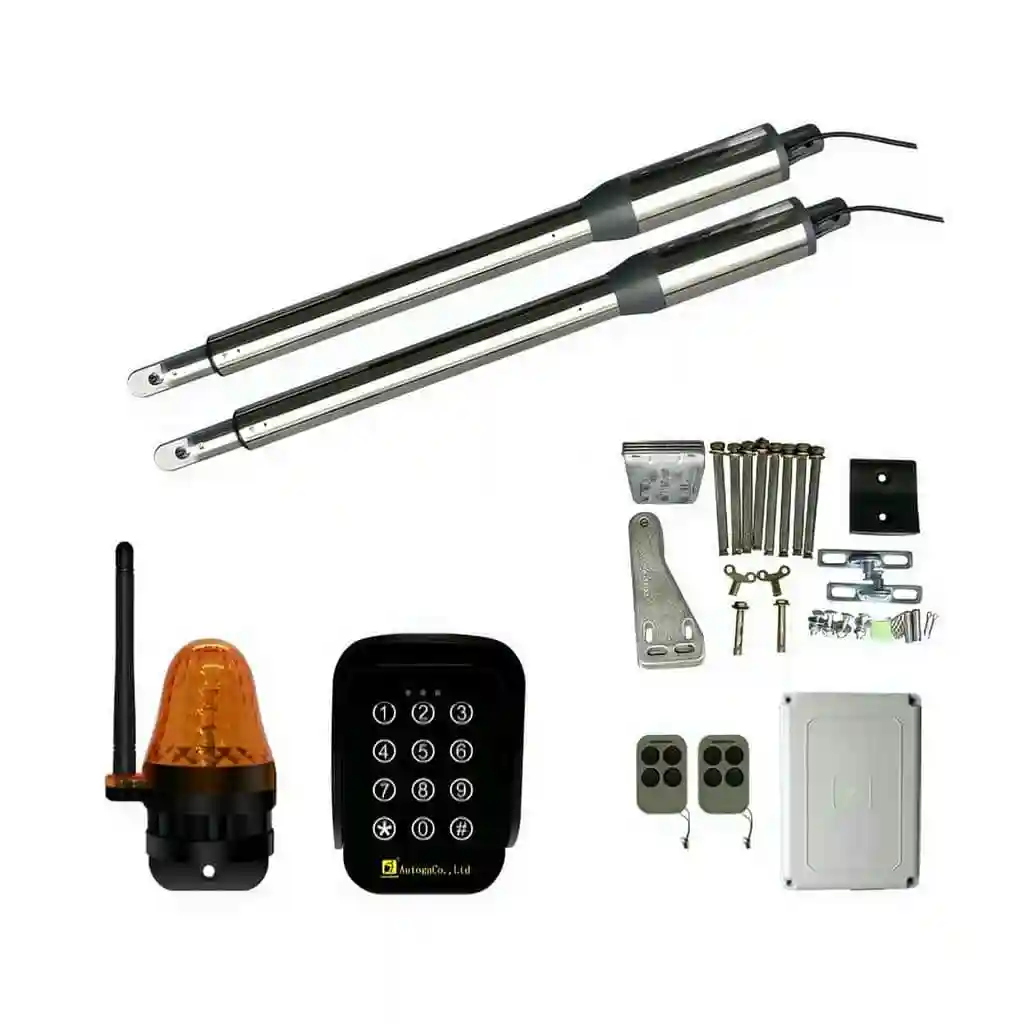

لیست قیمت جک درب پارکینگ و عوامل مؤثر

لیست قیمت جک درب پارکینگ با توجه به نوع سیستم, توان موتور, کیفیت بازو, وجود یو پی اس (UPS) و سطح امکانات جانبی تعیین می شود و علاوه بر این, متراژ کابل کشی, سختی بستر نصب و نیاز به قفل برقی می تواند جمع هزینه را تغییر دهد. برای درک بهتر, در کیت های خانگی الکترومکانیک با توان متوسط, بازه 9/500/000 تا 24/000/000 تومان متداول است, در حالی که در کیت های هیدرولیک پرتردد یا ریلی سنگین, قیمت از 19/000/000 تا 52/000/000 تومان متغیر خواهد بود. متریال بازو (آلومینیوم اکسترود یا فولاد آبکاری), کورس 320 تا 380 میلی متر, درجه حفاظت IP54 یا IP65 و وجود انکودر از فاکتورهای اثرگذار هستند. در سناریوی خرید عمومی, تعیین وزن هر لنگه با توزین تقریبی یا محاسبه حجمی, طول لنگه, وضعیت بادگیر و نوع لولا ضروری است؛ سپس براساس داده ها, گشتاور مناسب, سرعت خطی و محدودکننده مکانیکی انتخاب می شود. مزیت انتخاب دقیق این است که بهینه ترین هزینه را برای عمر مفید به همراه می آورد؛ محدودیت, نوسانات بازار و تفاوت کیفیت برخی قطعات مصرفی است. خدمات پس از فروش شامل تامین ریموت اضافی, آموزش تنظیمات برد, تعویض فتوسل و پشتیبانی دوره ای می شود. در جمع بندی مالی, اعلام می کنیم قیمت ها حدودی اند و برای عدد دقیق باید تماس بگیرید؛ فرمول برآورد نیز ساده است: قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال. سطر شواهد: در پروژه 22 واحدی با 2 درب دو لنگه, انتخاب کیت 24 ولت با یو پی اس (UPS) داخلی, کاهش توقف ناشی از قطع برق را به کمتر از 2٪ رساند و هزینه سرویس سال اول زیر 1/200/000 تومان ثبت شد.

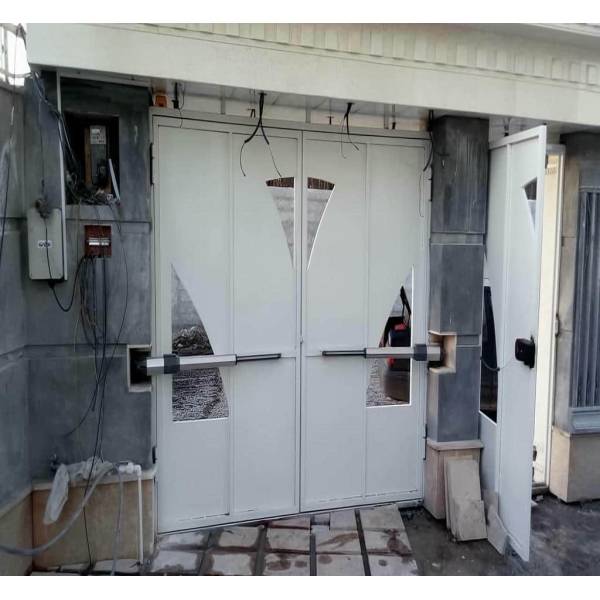

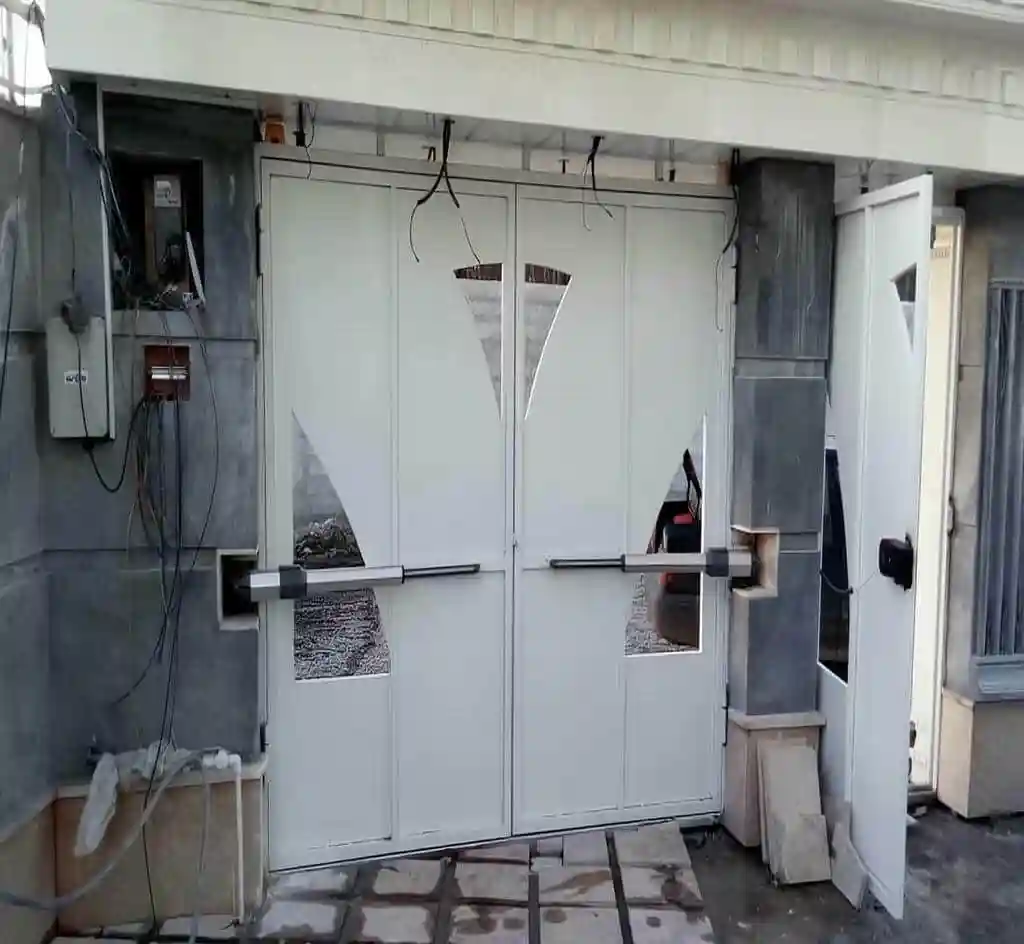

نصب و راه اندازی جک درب پارکینگ

نصب استاندارد جک درب پارکینگ از بازدید کارگاهی آغاز می شود و با بررسی تراز ستون ها, استحکام قوطی, لولا و محدودیت های حرکتی, جانمایی پلیت ها تعیین می گردد؛ سپس کابل کشی با سیم 3×1.5 برای تغذیه و 2×0.75 برای جانبی ها انجام می شود و مسیر عبور از آب بندی و داکت محافظ می گذرد. پس از جوش کاری پلیت و نصب بازو با رعایت فاصله های A و B, استاپ مکانیکی در ابتدا و انتهای مسیر تعبیه می شود تا فشار به گیربکس منتقل نگردد. برنامه ریزی برد شامل تعیین تایم حرکت بین 8 تا 20 ثانیه, تاخیر لنگه دوم, حساسیت تشخیص مانع و فعال سازی Auto-Close است. مزیت اجرای صحیح, کاهش سروصدا و افزایش عمر مفید است؛ اما محدودیت های رایج مانند نبود ارت, ضعف اتصالات یا باد جانبی شدید باید با راهکارهایی چون قفل برقی و استاپ قوی رفع گردد. سناریوی عمومی نصب در ساختمان مسکونی, با تست فتوسل, تعریف ریموت اضافی و تحویل چک لیست انجام می شود و آموزش سرویس دوره ای هر 6 ماه ارائه می گردد. خدمات پس از فروش شامل پاسخ گویی تلفنی, تامین قطعه, به روزرسانی نرم افزار برد و تعویض شفت در صورت استهلاک است. هزینه نصب معمولاً 3/000/000 تا 6/000/000 تومان است و با طول مسیر کابل, نوع زیرساخت و ارتفاع ستون تغییر می کند؛ به همین دلیل, قیمت ها حدودی اند و برای استعلام دقیق باید تماس بگیرید. فرمول کلامی نیز این گونه است: قیمت تقریبی = متراژ × نرخ پایه × ضریب متریال. سطر شواهد: در یک نصب با عرض 5.4 متر و باد غالب 30km/h, افزودن قفل برقی و استاپ کف خواب, لرزش هنگام بسته بودن را حذف کرد و پس از 9 ماه, نیازی به بالانس مجدد گزارش نشد.

جک درب پارکینگ راهکاری ایمن و هوشمند برای تبدیل ورودی ساختمان به یک گذرگاه کنترل پذیر است که با اتکا به بازوهای الکترومکانیک یا هیدرولیک, مدارفرمان دقیق, فتوسل ایمنی و قفل برقی, رفت وآمد را ساده می کند و از آسیب احتمالی جلوگیری می نماید. جک درب پارکینگ در دو ساختار اصلی بازویی و ریلی عرضه می شود و با توجه به نوع درب دو لنگه یا تک لنگه, وزن هر لنگه, عرض مفید گذر و تعداد سیکل روزانه انتخاب می گردد؛ به همین دلیل در پروژه های مسکونی کم تردد تا اماکن تجاری پرتردد, پاسخ گو است. علاوه بر این, استفاده از ریموت, کی پد یا تگ RFID کنترل پذیری را چند برابر می کند و با افزودن ماژول وای فای می توان از راه دور نیز فرمان صادر کرد. در یک سناریوی استاندارد, بازو با کورس حرکتی 300 تا 400 میلی متر و زاویه بازشو 90 تا 120 درجه عمل می کند و با وجود استوپر مکانیکی, ضربه انتهایی حذف می شود. در نتیجه سایش لولا و مصرف انرژی کاهش می یابد و عمر گیربکس افزایش پیدا می کند. از نظر تغذیه, بیشتر کیت ها با برق 220 ولت کار می کنند و با ماژول یو پی اس (UPS) داخلی یا اکسترنال, قطع برق مشکلی ایجاد نمی کند؛ همچنین تشخیص مانع از طریق آمپرمتری یا انکودر, برگشت خودکار را فعال می سازد.
